Instrumentación Geotécnica
Descripción

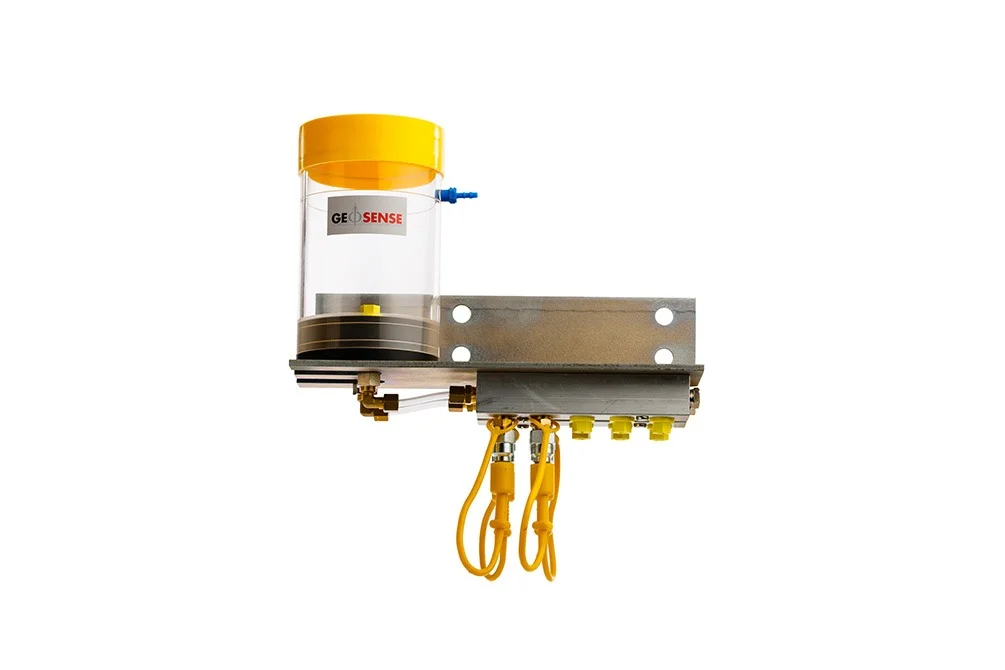

La celda de asentamiento de Geosense (WVLSS-200) monitorea el asentamiento o levantamiento de suelos y estructuras como terraplenes y presas. El sistema integra un depósito, un tubo con líquido y un sensor de presión de cuerda vibrante; a medida que el sensor se asienta, registra la presión y la convierte en altura de columna de líquido para calcular el asentamiento. Ofrece exactitud del sensor de 0.1 % de escala, resolución 0.025 % y señal de salida en Hz, con rangos estándar de 6.9 m y 17 m (según configuración). La placa del sensor es de acero inoxidable (450×450×11 mm) y el rango de temperatura de operación es de –20 °C a +80 °C.
Características Principales
- Tipo de sensor: cuerda vibrante
- Rango estándar: 6.9m, 17 m (70 kPa, 140 kPa, 175 kPa, 345kPa)
- Señal de salida: Hz
- Exactitud del sensor: 0.1% escala completa
- Exactitud del sistema: dependiendo del sitio
- Resolución: 0.025 % escala completa
- Rango de temperatura: de -20 °C a +80 °C
- Dimensión y material de la placa del sensor: 450x450x1mm, acero inoxidable
